供氮閥
◎ 特點ZZY-II型帶指揮器自力式壓力調節閥(簡稱氮封閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，使閥后壓力恒定，整機具有動作靈敏、控制壓力波動小，節約能源。指揮器操作型自力式壓力調節閥采用動力源與信號點分開檢測的方法，外加可調節流裝置，使整臺閥門的調節精度大大提高，減壓比最大可達2000：1。廣

S型自力式壓力調節閥ZZY說明書.doc



◎ 特點

ZZY-II型帶指揮器自力式壓力調節閥(簡稱氮封閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，使閥后壓力恒定，整機具有動作靈敏、控制壓力波動小，節約能源。


指揮器操作型自力式壓力調節閥采用動力源與信號點分開檢測的方法，外加可調節流裝置，使整臺閥門的調節精度大大提高，減壓比最大可達2000：1。廣泛應用于各種氣體減壓穩壓的自動控制場合，特別適合作為氮封的供氮閥使用，具有持續供氮壓力波動小、反應靈敏等特點。





◎ 閥體體部分

結構大類：自力式

閥芯型式：單座平衡式

結構分類：帶指揮器型

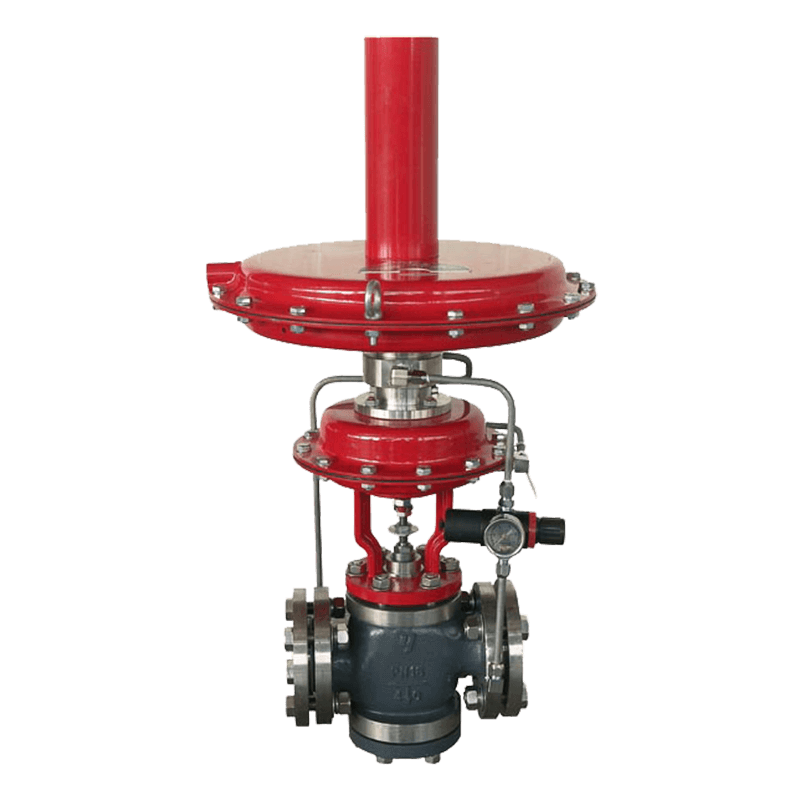

帶指揮器自力式壓力調節閥








◎ 規格與技術參數

公稱通徑DN(mm)

20

25

32

40

50

65

80

100

125

150

200

額定流量

Kv

大容量

7

11

16

30

48

75

120

190

300

480

760

標準型

5

7

11

16

30

48

75

120

190

300

480

高精度

2.8

5

7

11

20

30

48

75

120

190

300

額定行程L(mm)

8

10

14

20

25

40

50

公稱壓力PN（MPa）

1.6     4.0

固有流量特性

快 開

固有可調比R

30

設定點壓力調節范圍

（KPa）

0.5~2、1~3、3~10、5~15、10~30、20~60、40~120、80~200、150~300

200~400、300~600、500~800、600~1000

調節精度（%）

±5～8

放大器最高工作溫度（℃）

橡膠膜片（丁晴）：-20~80   橡膠膜片（氟膠）：-20~200

泄漏等級

Ⅳ級（10-4×閥額定容量）、Ⅵ級（微氣泡級）

注：表中數據為本公司標準配置，可按用戶要求另行選配。



◎ 連接尺寸及標準

連接方式：法蘭  （標準型）

         螺紋、焊接  （須用戶指定）

法蘭標準：PN16鋼制法蘭按GB/T9113.1

          PN40鋼制法蘭按GB/T9113.2

密封面型式：PN16為突面（RF）；

            PN40為凹凸面，閥體為凹面；

法蘭端面距：GB12221-89

薄膜執行機構氣信號接口：內螺紋M16×1.5、M10X1、RC1/4

* 連接方式、閥體法蘭及法蘭端面距可按用戶指定的標準制造,如：ANSI、DIN、JIS等標準。



◎ 外形尺寸及重量


                                                                               單位：mm

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

200

L

150

160

180

200

230

290

310

350

400

480

600

H

690

690

705

705

760

800

800

840

880

980

1050

A

φ178、φ198、φ232、φ280、φ308、φ394、φ498

H1

330

L1

233

233

332

332

373

572

552

673

980

900

1200

P≥

135

170

220

220

235

245

325

425

550

660

900

重量

18

18

25

27

42

65

80

108

182

260

305

導壓管螺紋接頭

M16×1.5、M10X1、RC1/4

注：1、指揮器與主閥可分開安裝

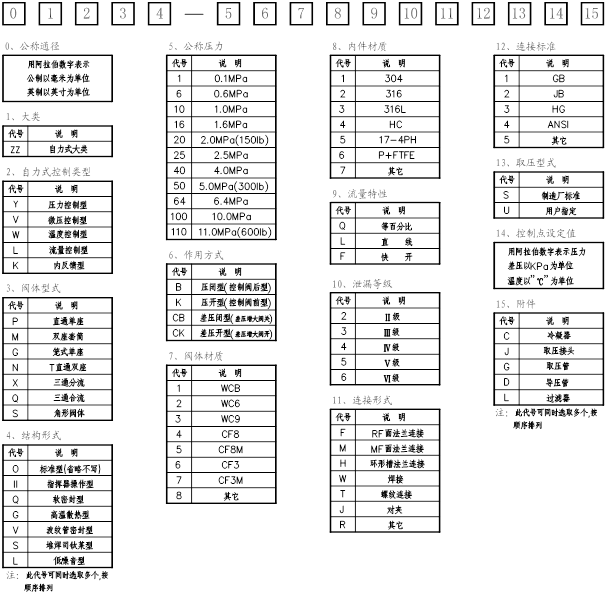

◎ 型號編制說明



例1：025ZZYPII-16B16F6F1U2JD

表示DN25帶指揮器自力式壓力調節閥，閥體型式為直通單座，標準型，壓力等級1.6MPa，作用方式為壓閉型，閥體材料WCB，內件材料不銹鋼+F4，流量特性為快開，泄漏等級VI級，國標RF面法蘭連接，取壓型式為用戶指定，設定點壓力2KPa，配取壓接頭、導壓管。



簡易型號編制

25ZZYPII-16B

表示口徑DN25，帶指揮器自力式壓力調節閥，閥體型式為直通單座，標準型，壓力等級1.6MPa，作用方式為壓閉型（控制閥后型）。

說明：可采用“作用方式”以前（含）的代號組成簡易型號。
