自力式壓力調節閥
◎ 特點ZZY型自力式壓力調節閥(簡稱調壓閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，具有壓力波動小，節約能源的特點。自力式壓力調節閥有泄壓用閥前壓力調節型、減壓用閥后壓力調節型和差壓調節型三大類，壓力分段范圍30-3000KPa，配用不同的檢測執行機構，廣泛應用于蒸汽、各種氣體減壓穩壓或泄壓的自動控


S型自力式壓力調節閥ZZY說明書.doc


◎ 特點

ZZY型自力式壓力調節閥(簡稱調壓閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，具有壓力波動小，節約能源的特點。

自力式壓力調節閥有泄壓用閥前壓力調節型、減壓用閥后壓力調節型和差壓調節型三大類，壓力分段范圍30-3000KPa，配用不同的檢測執行機構，廣泛應用于蒸汽、各種氣體減壓穩壓或泄壓的自動控制。



◎ 閥體體部分

結構大類：自力式

閥芯型式：壓力平衡型

結構分類：單座型、套筒型、雙座型

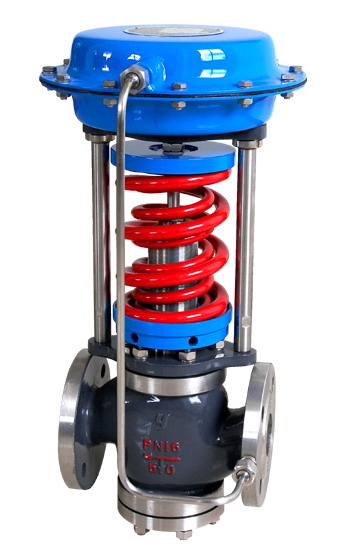

自力式壓力調節閥（B型）

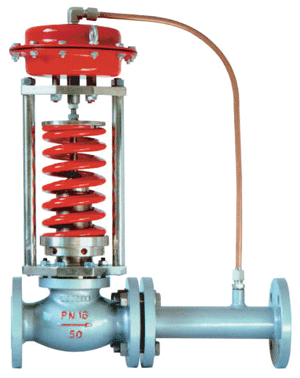

 自力式壓力調節閥（K型）




◎  規格與技術參數

公稱通徑DN(mm)

20

25

32

40

50

65

80

100

125

150

200

額定流量

Kv

大容量

7

11

20

30

48

75

120

190

300

480

760

標準型

5

7

11

20

30

48

75

120

190

300

480

高精度

2.8

5

7

11

20

30

48

75

120

190

300

額定行程L(mm)

8

10

14

20

25

40

50

公稱壓力PN（MPa）

1.6   4.0     6.4  10.0

固有流量特性

快 開

固有可調比R

30

設定點壓力調節范圍

（KPa）

15~50  40~100    60~150  100~300  200~500    300~700

400~800  500~900    600~1000  700~1100  800~1200

900~1500  1000~2000    1500~3000  2000~4000

調節精度（%）

±5~10%（與執行機構、彈簧剛度、額定行程有關，特殊的調節精度需協商）

放大器最高工作溫度（℃）

橡膠膜片（丁晴）：-20~120   橡膠膜片（氟膠）：-20~200

波紋紋管（304）：-20~560

介質為蒸氣加（冷凝器）：-20~350

注：表中數據為本公司標準配置，可按用戶要求另行選配。



 ◎ 外形尺寸及重量

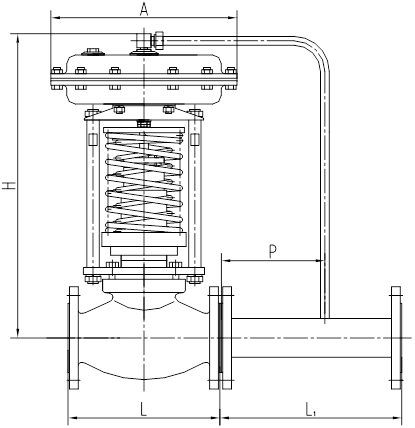

壓閉型（B型）


                                                                               單位：mm

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64、100

206

210

230

251

286

311

337

394

450

508

650

H

470

475

510

520

530

550

680

750

800

870

890

A

φ178、φ198、φ232、φ280、φ308

L1

233

233

332

332

373

572

552

673

980

900

1200

P≥

45

70

102

140

185

245

325

425

550

660

900

重量

26

26

36

37

42

73

90

115

130

145

180

 注: 1) 表數據以薄膜式執行器PN16公稱壓力為例，其它形式需垂詢

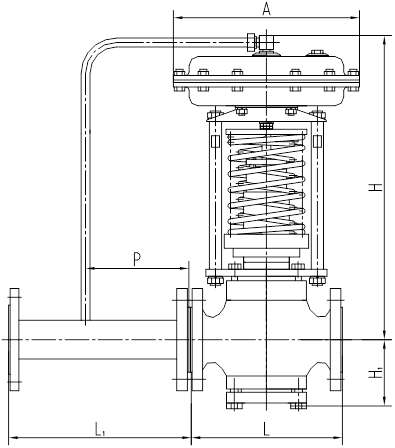

壓開型（K型）


                                                                              單位：mm

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64、100

206

210

230

251

286

311

337

394

450

508

650

H



470

475

510

520

530

550

680

750

800

870

890

H1



H1



83

83

93

95

110

128

140

160

215

230

268

A

φ178、φ198、φ232、φ280、φ308

L1

233

233

332

332

373

572

552

673

980

900

1200

P≥

45

70

102

140

185

245

325

425

550

660

900

重量

26

26

37

39

45

76

98

120

143

151

189

 注: 1) 表數據以薄膜式執行器PN16公稱壓力為例，其它形式需垂詢

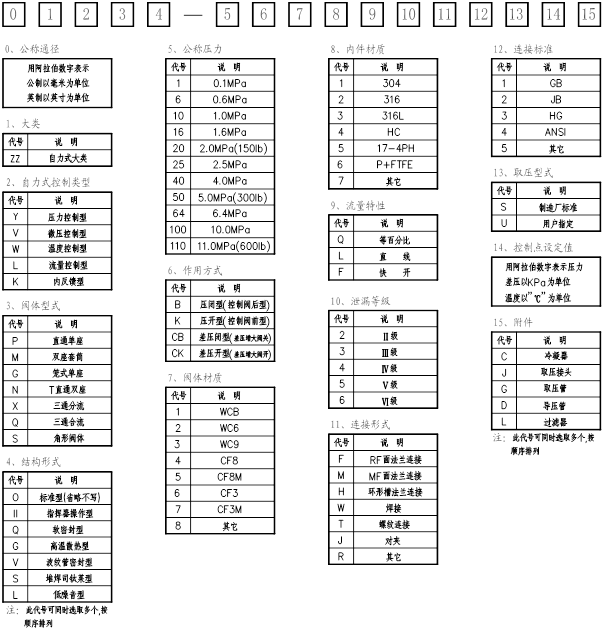

◎ 型號編制說明


例1：50ZZYP-16B11F4F1S300CJD

表示DN50自力式壓力調節閥，閥體型式為直通單座，標準型，壓力等級1.6MPa，作用方式為壓閉型（控制閥后型），閥體材料WCB，內件材料304，流量特性為快開，泄漏等級V級，國標RF面法蘭連接，取壓型式為制造廠標準，設定壓力300KPa，配冷凝器、取壓接頭、導壓管。

例2:簡易型號編制

ZZYP-16B   表示自力式壓力單座調節閥，公稱壓力為PN1.6Mpa，壓閉型。

可采用(作用方式)以前(含)的代號去掉“公稱通通徑”代碼組成簡易型號。
